相机模型仿真

1. 1 问题描述

在利用2d图像进行相机位姿估计时需要进行实验验证，因此根据相机模型编写仿真代码，将3维空间点映射到最终的像素平面。

2. 2 相机模型

总体过程可以分位3部分：

1. 将世界坐标系下的三维点用相机坐标系坐标表示
2. 将相机坐标系下的点映射到成像平面，这个过程中深度信息丢失
3. 将成像平面的点映射到像素坐标系，也就是最终相机拍摄到的照片上的像素坐标

2.1. 2.1 世界坐标系-相机坐标系

这是一个单纯的旋转平移过程

1. 现在世界坐标系下平移$[T_x,T_y,T_z]$
   $$
   T\left(T_{x}, T_{y}, T_{z}\right)=\left[\begin{array}{cccc}
   1 & 0 & 0 & T_{x} \
   0 & 1 & 0 & T_{y} \
   0 & 0 & 1 & T_{z} \
   0 & 0 & 0 & 1
   \end{array}\right]
   $$

2. 先绕世界坐标系的x轴旋转$\alpha$
   $$
   \mathbf{R}_{x}(\alpha)=\left[\begin{array}{cccc}
   1 & 0 & 0 & 0 \
   0 & \cos \alpha & -\sin \alpha & 0 \
   0 & \sin \alpha & \cos \alpha & 0 \
   0 & 0 & 0 & 1
   \end{array}\right]
   $$

3. 再绕世界坐标系的y轴旋转$\beta$
   $$
   \mathbf{R}_{y}(\beta)=\left[\begin{array}{cccc}
   \cos \beta & 0 & \sin \beta & 0 \
   0 & 1 & 0 & 0 \
   -\sin \beta & 0 & \cos \beta & 0 \
   0 & 0 & 0 & 1
   \end{array}\right]
   $$

4. 最后绕世界坐标系的z轴旋转$\gamma$
   $$
   \mathbf{R}_{z}(\gamma)=\left[\begin{array}{cccc}
   \cos \gamma & -\sin \gamma & 0 & 0 \
   \sin \gamma & \cos \gamma & 0 & 0 \
   0 & 0 & 1 & 0 \
   0 & 0 & 0 & 1
   \end{array}\right]
   $$

因为是对坐标系的变换，因此按照顺序左乘各个矩阵可以描述为一个总体的变换矩阵
$$
T=T(T_x,T_y,T_z)R_z(\gamma)R_y(\beta)R_x(\alpha)
$$
假设$P_w:(X_w,Y_w,Z_w)$是世界坐标系下的坐标，$P_c:(X_c,Y_c,Z_c)$是相机坐标系下的坐标

则
$$
\begin{array}{}
P_1=TP_2 \
P_2=T^{-1}P_1
\end{array}
$$

2.2. 2.2 相机坐标系-成像平面坐标系

相机成像原理是在光在传感器上产生信号，也就是说实际上空间点和传感器上的位置是一一对应的。控制这个对应关系的变量是焦距$f$

根据相似三角形的几何特征，很容易可以得出
$$
\left{\begin{array}{l}
x=f \frac{X_c}{Z_c} \
y=f \frac{Y_c}{Z_c} \
z=f
\end{array}\right.
$$
其中$(X_2,Y_2,Z_2)$为相机坐标系中的坐标，$(x,y,z)$为成像平面坐标系中的坐标。为了和之前的齐次坐标相结合，这个变换也可以写成
$$
\left[\begin{array}{c}
x \
y \
z
\end{array}\right]=\left[\begin{array}{llll}
\frac{f}{Z_c} & 0 & 0 & 0 \
0 & \frac{f}{Z_c} & 0 & 0 \
0 & 0 & 1 & 0
\end{array}\right]\left[\begin{array}{c}
X_c \
Y_c \
Z_c \
1
\end{array}\right]
$$

2.3. 2.3 成像平面坐标系-像素坐标系

最后一步是转化到像素坐标系，也就是最终图像上的位置

上面推导中使用的像点坐标$(x,y)$是成像平面坐标系下，以成像平面的中心为原点。而实际像素点的表示方法是以像素来描述，坐标原点通常是图像的左上角，X轴沿着水平方向向左，Y轴竖直向下。像素是一个矩形块，这里假设其在水平和竖直方向的长度分别为：$\mu_x$和$\mu_y$。所以像素坐标和成像平面坐标之间，相差了一个缩放和原点的平移。

假设像素坐标的水平方向的轴为$u$，竖直方向的轴为$v$，那么将一个成像平面的坐标$(x,y)$在水平方向上缩放$\mu_x$倍，在竖直方向上缩放$\mu_y$倍，同时平移$(c_x,c_y)$，就可以得到像素坐标系的坐标$(u,v)$，其公式如下：
$$
\begin{array}{}
u=\frac{x}{\mu_x}+c_x \
v=\frac{y}{\mu_y}+c_y
\end{array}
$$
写成齐次坐标的形式为
$$
\left[\begin{array}{l}
\mu \
v \
1
\end{array}\right]=\left[\begin{array}{ccc}
\frac{1}{\mu_x} & 0 & c_{x} \
0 & \frac{1}{\mu_y} & c_{y} \
0 & 0 & 1
\end{array}\right]\left[\begin{array}{l}
x \
y \
1
\end{array}\right]
$$

2.4. 2.4 合并

将上述变换合成，可以得到
$$
Z_{c}\left[\begin{array}{l}
u \
v \
1
\end{array}\right]=\left[\begin{array}{ccc}
\frac{1}{\mu_x} & 0 & c_{x} \
0 & \frac{1}{\mu_ y} & c_{y} \
0 & 0 & 1
\end{array}\right]\left[\begin{array}{cccc}
f & 0 & 0 & 0 \
0 & f & 0 & 0 \
0 & 0 & 1 & 0
\end{array}\right]\left[\begin{array}{cc}
R & T \
\overrightarrow{0} & 1
\end{array}\right]\left[\begin{array}{c}
X_{w} \
Y_{w} \
Z_{w} \
1
\end{array}\right]
$$

3. 3 代码实现

class VirtualCamera:
def __init__(self, alpha, beta, gamma, Tx, Ty, Tz, focal, resolution) -> None:
""" Initiate the camera parameter
Args:
alpha ([float]): [Rotation along X-axis]
beta ([float]): [Rotation along Y-axis]
gamma ([float]): [Rotation along Z-axis]
Tx ([float]): [Position along X-axis]
Ty ([float]): [Position along Y-axis]
Tz ([float]): [Position along Z-axis]
"""
self.alpha = alpha
self.beta = beta
self.gamma = gamma
self.Tx = Tx
self.Ty = Ty
self.Tz = Tz
self.focal = focal
self.resolution = np.array(resolution)
self.center = np.array(resolution)/2
self.pixel_size_x = 3.45e-6
self.pixel_size_y = 3.45e-6
self.RT_camera_in_world = np.zeros((4, 4))
self.RT_world_in_camera = np.zeros((4, 4))
self.update()

def update(self):
Rx = np.array([[1, 0, 0], [0, np.cos(
self.alpha), -np.sin(self.alpha)], [0, np.sin(self.alpha), np.cos(self.alpha)]])
Ry = np.array([[np.cos(self.beta), 0, -np.sin(self.beta)],
[0, 1, 0], [np.sin(self.beta), 0, np.cos(self.beta)]])
Rz = np.array([[np.cos(self.gamma), -np.sin(self.gamma), 0],
[np.sin(self.gamma), np.cos(self.gamma), 0], [0, 0, 1]])
R0 = np.matmul(Rz, np.matmul(Ry, Rx))
R1 = np.column_stack((R0, np.array([self.Tx, self.Ty, self.Tz]).T))
R2 = np.row_stack((R1, [0, 0, 0, 1]))
self.RT_camera_in_world = R2
camera_in_image = np.array([[self.focal, 0, 0, 0],
[0, self.focal, 0, 0],
[0, 0, 1, 0]])
image_in_pixel = np.array([[1/self.pixel_size_x, 0, self.center[0]],
[0, 1/self.pixel_size_y, self.center[1]],
[0, 0, 1]])

self.RT_world_in_camera = np.linalg.inv(R2)

def project_world_to_camera(self, points):
assert points.shape[1] == 3, 'The n points\' shape should be (n,3)'
n = points.shape[0]
points = points.T
points = np.row_stack((points, np.ones((1, n))))

points = self.RT_world_in_camera@points
points = points.T
return points[:, 0:3]

def project_camera_to_image(self, points):
assert points.shape[1] == 3, 'The n points\' shape should be (n,3)'
n = points.shape[0]
points = points.T
z = points[2, :]
# print(z)
trans = np.array([[self.focal, 0, 0],
[0, self.focal, 0],
[0, 0, 1]])
points = trans@points
points = points/z
points = points.T
return points

def project_image_to_pixel(self, points):
assert points.shape[1] == 3, 'The n points\' shape should be (n,3)'
n = points.shape[0]
points = points.T
trans = np.array([[1/self.pixel_size_x, 0, self.center[0]],
[0, 1/self.pixel_size_y, self.center[1]],
[0, 0, 1]])
points = trans@points
points = points.T
return points

def project_world_to_pixel(self, points):
camera_points = self.project_world_to_camera(points)
image_points = self.project_camera_to_image(camera_points)
pixel_points = self.project_image_to_pixel(image_points)

return pixel_points

4. 4 实验结果

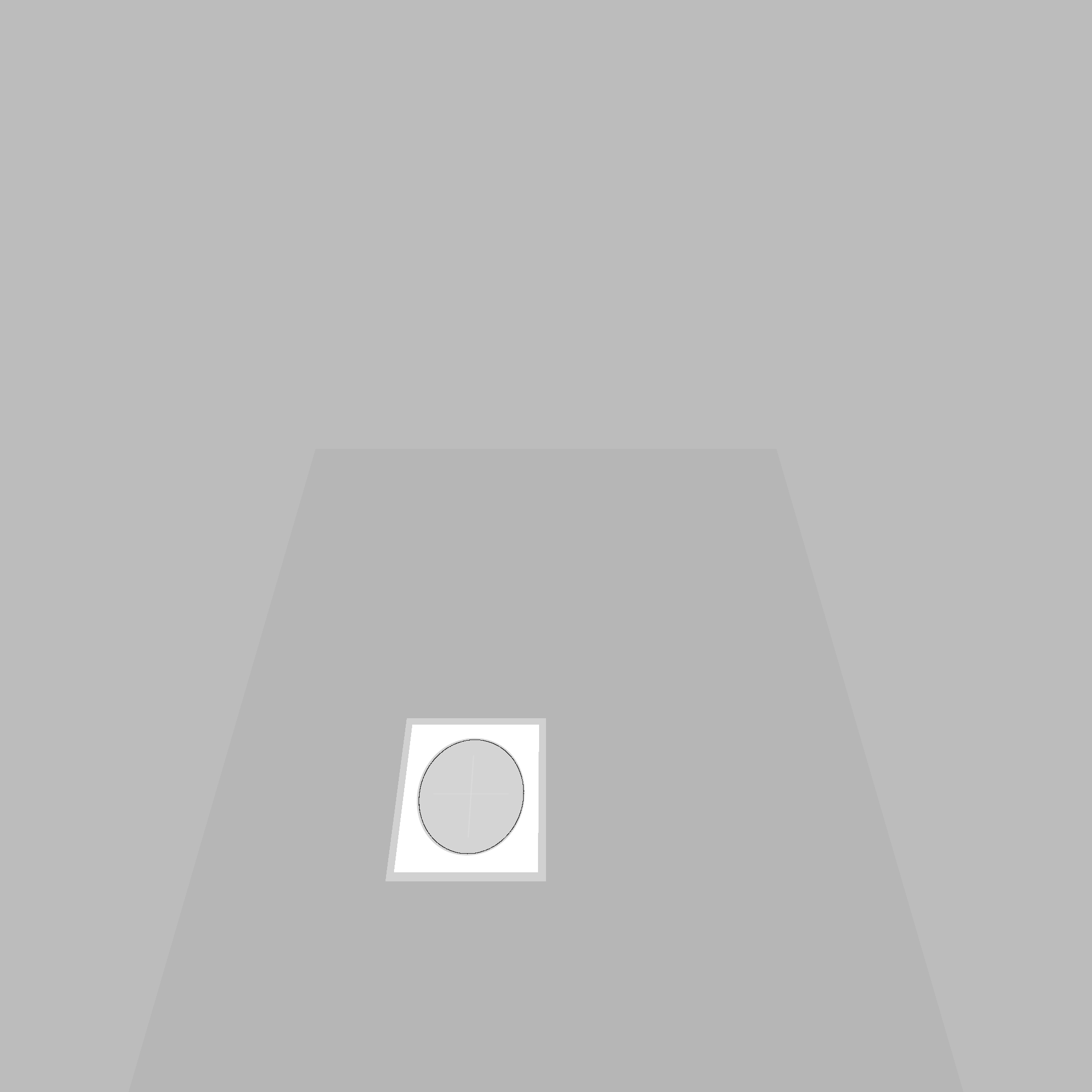

在gazebo中进行仿真，将参数带入上述代码，进行对比，实验结果支持了模型的正确性
